TRIMOS TWINNER 軸類量測儀
產品說明

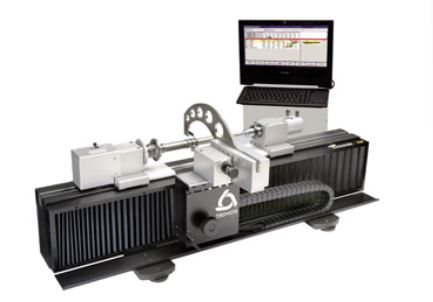

TWINNER 多功能軸類量測儀
TRIMOS生產的TWINNER多功能軸類測量系 統可完成以下測量任務：
長度、直徑、距離、遞增尺寸、槽寬、槽徑、中點距離、角度、孔的位置、
跳動、基於工件軸線的跳動、圓度、端面跳動、同心度、圓錐角 度、
最大最小值/差值、交點尺寸等。對稱度、平行度、直線度等測量需求
可按工件圖紙定制方案。
主要特點：
◆ 穩定性高(儀器基體都由花崗岩製成)，精度高、重複性好、操作簡易
◆ 儀器基體上有3個支架，第一個安放被測軸，第二個為軸向長度測量頭，第三個為直徑和跳動測量頭
◆ 車間環境下，長度、直徑和跳動的測量精度能得到保證
◆ 光學CCD攝像系統(可選項)，可對臺階、倒角、凹槽、過渡圓弧等微小邊緣進行非自動尋邊測量
◆ 一般情況下，儀器不必經常標定
◆ 另有各種測頭可選，例如：孔測頭，角度測量系統等，可為客戶定做
◆ 更換工件後，無需對儀器進行重新標定
◆ 工業電腦 ， Windows作業系統
◆ 導軌直線度好<0.002mm
◆ 軟體：IQTwinner
◆ 頂針頭座和尾座可以自由移動，工件可裝夾在任意位置
◆ 資料存儲：QS-Stat快速排序統計資料格式，統計分析等
◆ 特殊頂針座可選，可安放於兩標配頂針座之間，這樣可同時裝夾兩種（根）工件，可同時測量
◆ 頂針座和導軌間平行度調整方便，在一些情況下（如頂針座受到撞擊後）方便調整
◆ 長度和直徑測量模組固定測量支架上，與導軌垂直度好
◆ 測力值固定，減少了人為誤差

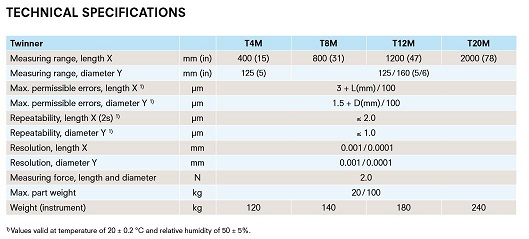

規格表

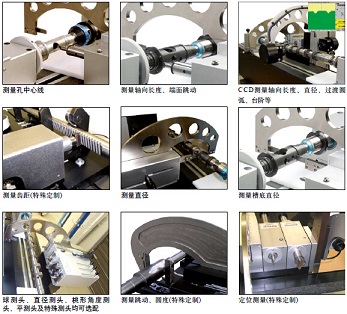

應用實例
TRIMOS生產的TWINNER多功能軸類測量系 統可完成以下測量任務：
長度、直徑、距離、遞增尺寸、槽寬、槽徑、中點距離、角度、孔的位置、
跳動、基於工件軸線的跳動、圓度、端面跳動、同心度、圓錐角 度、
最大最小值/差值、交點尺寸等。對稱度、平行度、直線度等測量需求
可按工件圖紙定制方案。
主要特點：
◆ 穩定性高(儀器基體都由花崗岩製成)，精度高、重複性好、操作簡易
◆ 儀器基體上有3個支架，第一個安放被測軸，第二個為軸向長度測量頭，第三個為直徑和跳動測量頭
◆ 車間環境下，長度、直徑和跳動的測量精度能得到保證
◆ 光學CCD攝像系統(可選項)，可對臺階、倒角、凹槽、過渡圓弧等微小邊緣進行非自動尋邊測量
◆ 一般情況下，儀器不必經常標定
◆ 另有各種測頭可選，例如：孔測頭，角度測量系統等，可為客戶定做
◆ 更換工件後，無需對儀器進行重新標定
◆ 工業電腦 ， Windows作業系統
◆ 導軌直線度好<0.002mm
◆ 軟體：IQTwinner
◆ 頂針頭座和尾座可以自由移動，工件可裝夾在任意位置
◆ 資料存儲：QS-Stat快速排序統計資料格式，統計分析等
◆ 特殊頂針座可選，可安放於兩標配頂針座之間，這樣可同時裝夾兩種（根）工件，可同時測量
◆ 頂針座和導軌間平行度調整方便，在一些情況下（如頂針座受到撞擊後）方便調整
◆ 長度和直徑測量模組固定測量支架上，與導軌垂直度好
◆ 測力值固定，減少了人為誤差
規格表
應用實例
